一、旋膜式除氧器的基本结构和作用:

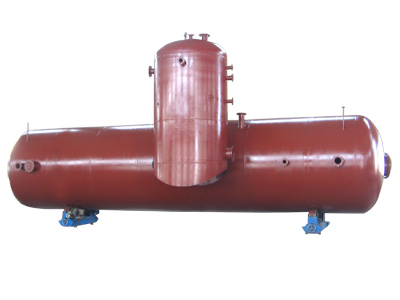

  1、旋膜式除氧器的结构:从整体来看,可分为脱气塔(或称除氧头)和贮水箱两部分。
   热力除氧头内部主要由进水装置,喷嘴和填料层组成,外部接口有:排气阀接口、安全阀接口、进水接口,压力表及压力信号接口。
   贮水箱由卧式水箱及两个支座组成,一端支座为固定式,另一端为可移动式(滑动式),用于克服水箱热胀冷缩,内部有辅助的加热管,并焊有多道加强环,以增强水箱钢性,水箱上部接口有:进气口、安全阀接口(根据需要)、回水接口、备用接口、气平衡接口(多台除氧器并联时用)；水箱底部有：除氧水出口、辅助加热蒸汽接口、排水口、水平衡接口(多台除氧器并联时用)；水箱侧面有液位计接口、溢流口、浮球液位控制器接口、温度计接口、温度信号接口(溢流口不得直接接出,接出时需接3米水封。

  2.旋膜式除氧器除氧头的作用:
    ①将水分散成细水流或微小水滴,大限度地增加水、气接触面积,以利于水的加热过程与气体自水中的解析过程正常进行。
    ②把水加热至饱和温度,即保持在相应压力下水的沸点温度,并维持有足够的沸腾时间。
    ③及时有效地排除从水中分离出来的气体,尽可能降低气体在气汽混合物中的分压力。

  3.贮水箱的作用:
    ①贮存一定量的除氧水,以保障锅炉的用水需要,其容积相对于30-90分钟的给水量。起着深度除氧的作用。除氧水经脱气塔落入水箱后,由于水形状的改变,可促使没有来得及扩散的溶解氧继续逸出,以达到深度除氧的目的。
