产品中心 >> 滤水器|过滤器系列 >>

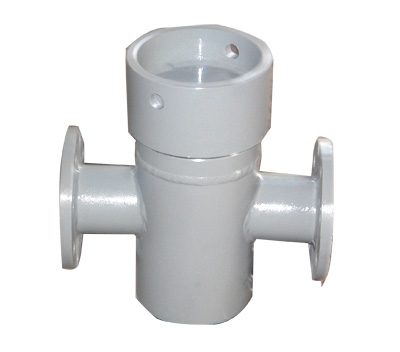

快开盲板过滤器|快开蓝式过滤器

一、快开盲板过滤器概述
        LPGK快开盲板过滤器是LPG型过滤器的更新换代产品,快开盲板过滤器可快开装缩短清洗时间减轻劳动强度。快开盲板过滤器可以过滤掉液体中多种异物,起防止管道堵塞,保证仪表正常运行的作用。
        快开盲板过滤器液体过滤器根据材质不同,可分为铸铁、铸钢、不锈钢和钢板焊接过滤器;根据开启状况不同,可分为普通和快开型两种;根据排列状况不同,可分为变通和倒滤型两种。它们可满足压力从1.6-6.3MPa、通径从10-500mm各种液体管道和各种型号流量计的配套需要。

(二)快开盲板过滤器技术性能
      公称通径mm 10,15,20,25,32,40,50,65,80,100,150,200,250,300,350,400,450,500
      公称压力MPa        1.0, 1.6, 2.5, 4.0, 6.3
      工作压力℃             -20~+120
      介质粘度MPa.s           〈500
      连接法兰            JB75-59~JB82-59
      壳体材质      铸铁、铸钢、不锈钢、钢板
      过滤网材质              不锈钢丝网


过滤网数目
              公称通径mm 10-15    100目
                         20-65     60目
                         80-150    40目
                         175-500   20目
(三)型号尺寸表               快开盲板过滤器
 型号  公称通径DN 连接长度L 安装高度A 全高H 法兰外径D 螺孔中心直径D1 螺孔直径d 螺孔数n 重量Kg
LPGK40     40        300      148      327     165         125          23        4     33.6
LPGK50     50        300      148      327     175         135          23        4     35.6
LPGK80     80        420      245      690     210         170          23        8      86
LPGK100   100        520      265      745     250         200          25        8     105
LPGK150   150        720      435      1010    340         280          34        8     306
LPGK200   200        804      540      1095    400         345          34       12     371
LPGK250   250        1100     850      1858    470         400          41       12     650
LPGK300   300        1100     850      1858    530         460          41       12     674

(四)快开盲板过滤器安装与使用
     应按过滤器名牌上标注的公称口径、公称压力、流向标志及被测液体的化学性能选用安装。
     快开盲板过滤器与管道的连接为法兰连接,法兰型式应符合JB75~82-59《管路附件》法兰类型的确定。
     在安装快开盲板过滤器之前,必须彻底清洗管线残渣、杂物。
     在快开盲板过滤器进出口侧应安装压力计,当压力损失大于0.07MPa时滤网应予清理。

(五)快开盲板过滤器维修与保养
     快开盲板过滤器清洗时首先打开放油螺栓,排除残余液体,再打开上盖,,取出滤芯,进行清洗,待重新组装,继续使用。若其中滤网等零件损坏可拆下来更换,无须全部更新。闲置待用过滤器,应将管口封闭,以免尘埃、异物进入过滤器内。
