真空除氧器确定水中含氧量与温度、压力的关系?

真空除氧器确定水中含氧量与温度、压力的关系?

    真空除氧器确定水中含氧量与温度、压力的关系?真空除氧器厂家尺寸设计及相关构件选用进行了综合性设计,在设计中也可以组合使用各种方法,合得选择方式进行优化设计,以便真空除氧器制造结构紧凑,成本降低。如何理解今天介绍的真空除氧器除氧与水中含氧量与温度、压力的关系分析。
   催化重整装置中配带的余热锅炉系统有18t/h的产汽,其中产汽所用的汽包水来源于真空除氧器的中压除氧水,而
真空除氧器则依靠于20t/h的热电除盐水通过1.0MPa蒸汽进行除氧,因除盐水上水温度低,进真空除氧器前无换热设备,因此除氧过程中使用2t/h的1.0MPa蒸汽,能耗较大。
   由于装置有30t/h的冷凝水外送,且外送温度较高为100℃,外送过程中造成热源浪费,该项目基于利用外送冷凝水热源的前提下,计划直接利用冷凝水替代除盐水的方式,提高真空除氧器的上水温度,达到节省除盐水和1.0MPa蒸汽的目的,为装置节能降耗。真空除氧器消耗情况表如表1所示。
表1
真空除氧器消耗情况表
项目 6月 7月 8月 9月 10月
除盐水用量/(t/h) 26.9 28.9 28.3 30.4 31
1.0MPa蒸汽用量/(t/h) 2.7 1.34 2.1 2.2 3
除盐水上水温度/℃ 30 29.9 31.1 29.8 30.4
水质与水量分析
   冷凝水水质分析表如表2所示。从表2的数据可以看出,冷凝水的硬度、钙离子、氯离子都符合标准,而pH值、电导率和磷酸根离子可以通过加药泵注剂进行调整,因此可以将真空除氧器上水改为冷凝水,但为保证装置余热系统和汽轮机的平稳运行,需对冷凝水持续取样,监控水质,当水质变化不合格时应当将冷凝水改出,恢复除盐水。
   冷凝水外送流量和
真空除氧器上水量趋势图如图1所示。由图1的冷凝水外送量趋势可以看出,装置自开工稳定运行后,冷凝水外送冷持续且稳定在30t/h,而真空除氧器上水需求量在15~22t/h,冷凝水量完全可以满足真空除氧器上水量的需求。机泵分析冷凝水泵设计参数如表3所示。表2冷凝水水质分析表电导率硬度/ 磷酸根
pH   钙离子/  氯离子/时间 样品 /(us/ (mg/  离子/
值 (mg/L) (mg/L)
  cm) L)  (mg/L)
2020.11.9D609底 7.1 4.36 0 2.06 0.17 1.43
2020.11.10D609底 9.2 3.98 1 4.12 0.04 4.6
2020.11.11D609底 8.7 10.5 2.1 4.12 0.41 6.2
2020.11.12D609底 9.2 6.65 1 6.2 0.23 2.6
2020.11.13D609底 8.7 10.5 2.1 4.12 0.41 6.2
2020.11.14D609底 7.8 3.47 1 8.2 0.23 2.8
2020.11.15D609底 8.5 4.13 1 8.2 0.35 2.2
2020.11.16D609底 8 2.7 1 16.5 0.41 2.8
2020.11.17D609底 8.4 5.85 0 12.4 0.1 2.4
2020.11.18D609底 8.5 5.91 0 28.8 0.1 2.2
2020.11.19D609底 8.2 2.39 0 10.3 0.1 2.6
2020.11.20D609底 8.5 2.09 0 4.1 0.47 2.5
2020.11.21D609底 8.7 3.15 0 4.1 0.2 2.9
2020.11.22D609底 8.5 3.28 0 2.1 0.23 2.8
2020.11.23D609底 9.1 4.29 0 4.1 0.41 1.8
2020.11.24D609底 8.7 2.5 0 8.2 0.1 2.2
2020.11.25D609底 9 3.89 0 16.5 0.58 1.8
2020.11.26D609底 9.4 12.62 0 16.5 0.23 2.6
2020.11.27D609底 9.6 2.43 2.1 8.2 0.29 1.5
2020.11.28D609底 8.3 5.43 0 4.1 0.29 3.2
2020.11.29D609底 8.7 10.79 0 8.2 0.3 1.5
2020.11.30D609底 9.2 10.83 2.1 6.2 0.47 3.3
2020.12.1D609底 9.2 14.07 0 8.2 0.47 2.5
2020.12.2D609底 9 3.47 3.1 12.4 0.6 4.9

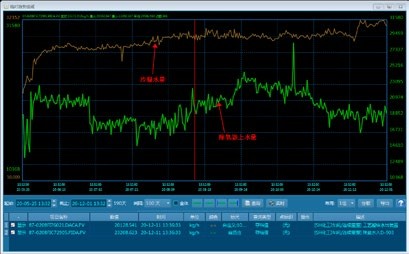

图1冷凝水外送流量和
真空除氧器上水量趋势图表3冷凝水泵设计参数
由表3的机泵参数可以看出,冷凝水外送泵的工作压力、流量、介质、温度都符合冷凝水外送至真空除氧器的要求。
   存在问题分析等方面符合基础要求,但对于真空除氧器的热负荷和成本核算、具体流程优化落实等方面并无具体的方案。通过PID图纸查询和现场流程的确认不难发现,装置无冷凝水外送至真空除氧器的流程,无法将
真空除氧器上水改为冷凝水。
实施对策
   对流程进行模拟优化,将E653冷凝水冷却器的高温冷凝水代替进真空除氧器的除盐水,其流程如图2所示。将E653冷凝水冷却器的高温冷凝水代替进真空除氧器的除盐水,真空除氧器负荷降低1375kW。真空除氧器只需使用自产的蒸汽1.7t/h,低压蒸汽停用,减少2.2t/h低压蒸汽。

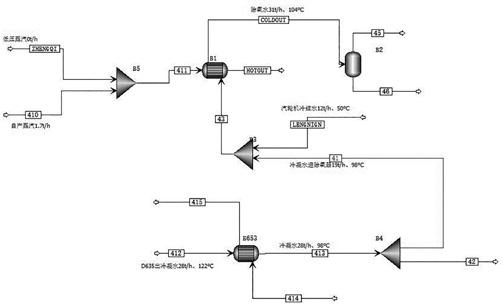

图2
真空除氧器设计工艺流程图
   将装置除盐水线通过带压开口技术增加预留口,并将除盐水线中间截断,同时在高温冷凝水外送线带压开口增加预留口,将高温冷凝水线和除盐水线相连,通过后段除盐水线将高温冷凝水送至真空除氧器。没有,只有更合适的,只有选用适合的,完善最协调的设计方案才能充分发挥它的作用,更好的保障安全。
