真空除氧器降低安装高度的锅炉给水装置分析

      真空除氧器降低安装高度的锅炉给水装置分析，大气式热力除氧器在化工行业和锅炉行业均得到了广泛的应用，其主要作用是能将锅炉给水的含氧量控制在规范允许的范围内。大气式热力除氧器的原理是将锅炉给水在除氧器内加热到饱和状态，将溶解在水内的气体彻底分离出来。大气式热力除氧器需要将锅炉给水加热到饱和温度104℃,由于提高了锅炉给水温度，为了防止锅炉给水泵发生汽蚀现象，就必须将热力式除氧器设置在距给水泵入口的一定高度，以保证锅炉给水泵吸入口处有必要的正压头。根据过去规范，锅炉房内的热力除氧器通常都设置在标高为6-7米的楼层上。如果在锅炉房在工艺设计中，能将除氧器安装在较低标高处3-4米，或甚至降低与给水泵同一标高，对于简化锅炉房的厂房结构，节省投资，加快施工进度是很大意义。
      针对现有技术不足之处而提供一种结构简单、可简化锅炉厂房结构的降低真空除氧器安装高度的锅炉给水装置。
      目的可以通过以下措施来实现：一种降低真空除氧器安装高度的锅炉给水装置，包括有除氧气器、锅炉给水泵，其特征在于，还有文丘里管、截止阀；锅炉给水泵的输出口与文丘里管的入口圆筒段连接、文丘里管的圆筒喉管段的负取压管与除氧气器的出口连接，文丘里管的圆锥扩散段与截止阀连接，截止阀输出口一支路接锅炉给水输入管、另一支路与锅炉给水泵输入口连接。
      与现有技术相比，采用了真空除氧器提出的一种降低除氧器安装高度的锅炉给水装置，具有如下优点：真空除氧器仅需要在泵出口，增加一旁路，安装上文丘里管和一截止阀，通过截止阀开度可以调节锅炉给水泵进口的静压力，从而使降低真空除氧器的安装高度，避免锅炉给水泵气蚀损坏。

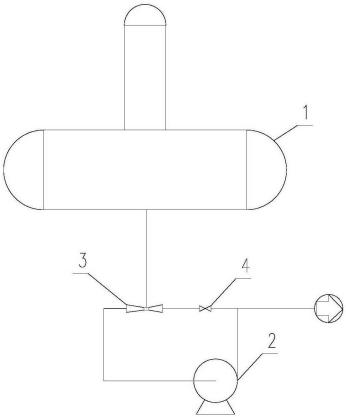

      图1是真空除氧器提出的一个实施例结构示意图。
